第一部分：介紹組件架構

Step 1：前言

本篇會用到 Grafana、Prometheus、cAdvisor 組成可視覺化的監控
上述的組件都可參考之前的文章，都有詳細介紹與說明
相關參考：0014. Ubuntu 上 Docker 容器化搭建監控平台：Grafana + Prometheus + Node Exporter 監控 CPU & 記憶體
相關參考：0009. 使用 Google cAdvisor 監控 Docker 容器資源：輕量級監控工具搭建與教學

Step 2：組件基礎架構

目標 : 可以透過 Grafana 監控已安裝 cAdvisor 的機器，並且該機器-容器(Container)的 CPU，記憶體資源變成持久化資料(歷史資料)，因此整體的架構如圖：
對應圖片，由用戶發起查詢有以下對應流程：

其中 Prometheus 會持續向 cAdvisor 索取資料，來進行紀錄
整個架構圖與之前文章相比是將 Node Exporter 組件改為 cAdvisor

Step 3：本篇範例目標架構

實際上在生產環境中，可能有 SLB (負載均衡)，這時會有多台機器的情況，因此我們會模擬出 2 台機器
並且只在一台機器上安裝 Grafana (備註：通常監控機器應會在另 1 台 Server 獨立安裝，這邊為了演示，安裝在其中一台機器)
以下是 2 台機器的工作：

實際維運時所有被監控機器都要安裝 cAdvisor ，只有 Grafana 監控機器需安裝 Prometheus

第二部分：安裝 Grafana + Prometheus + cAdvisor

Step 1：Grafana 監控機 - 準備 docker-compose.yml - 1

以下 docker-compose.yml 是 Grafana + Prometheus + cAdvisor 3 種容器的合成，可以協助一鍵部署
以下 .yml 檔案，需注意開啟的 Port 號，Prometheus 的 Port：9090 ; grafana 的 Port：6060
使用者應依照自己的環境而更換 Port 號，避免與現有使用的 Port 產生衝突

version: '3.8'

services:
  cadvisor:
    image: gcr.io/cadvisor/cadvisor:latest
    container_name: cadvisor
    ports:
      - "6060:8080"
    volumes:
      - /:/rootfs:ro
      - /var/run:/var/run:ro
      - /sys:/sys:ro
      - /var/lib/docker/:/var/lib/docker:ro
      - /dev/disk/:/dev/disk:ro
    privileged: true
    devices:
      - /dev/kmsg
    command:
      - '--housekeeping_interval=10s'
      - '--storage_duration=60m'
      - '--docker_only=true'

  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    ports:
      - "9090:9090"
    volumes:
      - ./prometheus.yml:/etc/prometheus/prometheus.yml
      - prometheus_data:/prometheus
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--storage.tsdb.path=/prometheus'
      - '--storage.tsdb.retention.time=30d'
      - '--web.enable-lifecycle'

  grafana:
    image: grafana/grafana:latest
    container_name: grafana
    ports:
      - "3000:3000"
    volumes:
      - grafana_data:/var/lib/grafana
      - ./grafana/provisioning:/etc/grafana/provisioning
    environment:
      - GF_SECURITY_ADMIN_PASSWORD=admin

volumes:
  prometheus_data:
  grafana_data:

Step 2：Grafana 監控機 - 準備 docker-compose.yml - 2

延續 Step 1. 其中 Prometheus 因為需要針對監控的機器，因此獨立拉出 .yml 檔案便於說明與使用
以下是 prometheus.yml 的內容，每 10s 進行輪詢
並且依照 監控目標 的不同，而有不同的設定

global:
  scrape_interval: 10s
  evaluation_interval: 10s

scrape_configs:
  - job_name: '192.168.51.93_Monitor'
    static_configs:
      - targets: ['192.168.51.93:9090']

  - job_name: '192.168.51.93_Slave'
    static_configs:
      - targets: ['192.168.51.93:6060']
        labels:
          machine: 'machine-51.93'
          location: '192.168.51.93'
    scrape_interval: 10s
    metrics_path: /metrics

  - job_name: '192.168.51.94_Slave'
    static_configs:
      - targets: ['192.168.51.94:6060']
        labels:
          machine: 'machine-51.94'
          location: '192.168.51.94'
    scrape_interval: 10s
    metrics_path: /metrics

Step 3：Grafana 監控機 - 將檔案複製到目錄

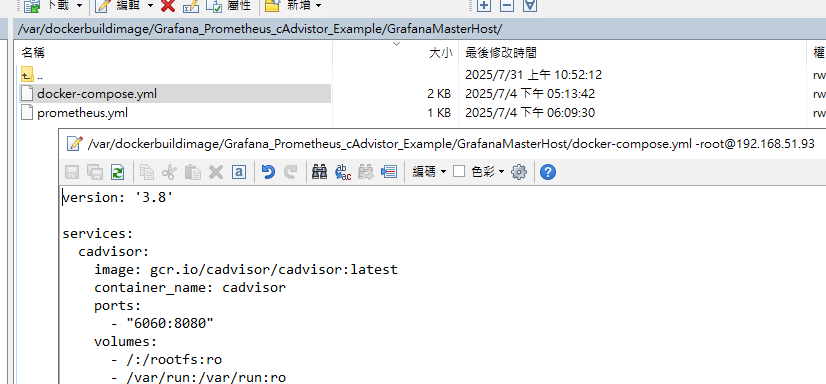

將 Step 1, Step 2. 產生的 docker-compose.yml 與 prometheus.yml 放到遠端的 Ubuntu 主機上
備註：我這邊用主機是內部主機 192.168.51.93

Step 4：Grafana 監控機 - 安裝

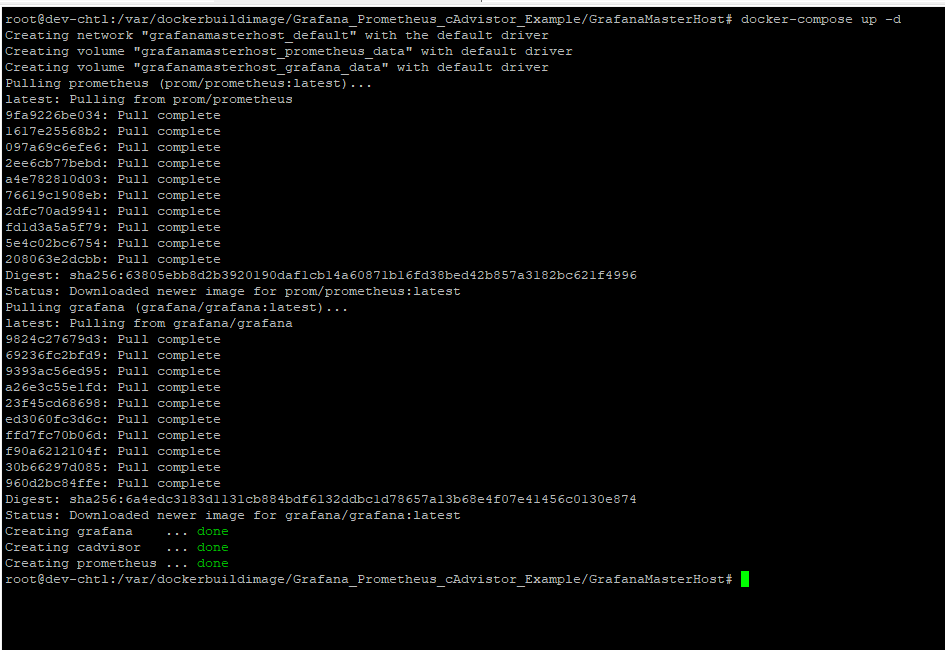

到檔案存放的目錄下 -> 輸入以下 Shell 指令進行一鍵安裝，至此 192.168.51.93 監控機(含被監控)安裝完成

docker-compose up -d

Step 5：Grafana 被監控機 - 準備 docker-compose.yml

另一台被監控機 192.168.51.94 ，只負責被監控容器，因此只需要安裝 cAdvisor 即可，以下是 .yml 檔案內容

version: '3.8'

services:
  cadvisor:
    image: gcr.io/cadvisor/cadvisor:latest
    container_name: cadvisor
    ports:
      - "6060:8080"
    volumes:
      - /:/rootfs:ro
      - /var/run:/var/run:ro
      - /sys:/sys:ro
      - /var/lib/docker/:/var/lib/docker:ro
      - /dev/disk/:/dev/disk:ro
    privileged: true
    devices:
      - /dev/kmsg
    command:
      - '--housekeeping_interval=10s'
      - '--storage_duration=60m'
      - '--docker_only=true'

Step 6：Grafana 被監控機 - 將檔案複製到目錄

將 Step 5. 的 docker-compose.yml 放到遠端的 Ubuntu 主機上
備註：我這邊用主機是內部主機 192.168.51.94

Step 7：Grafana 被監控機 - 安裝

到檔案存放的目錄下 -> 輸入以下 Shell 指令進行一鍵安裝，至此 192.168.51.94 被監控機安裝完成

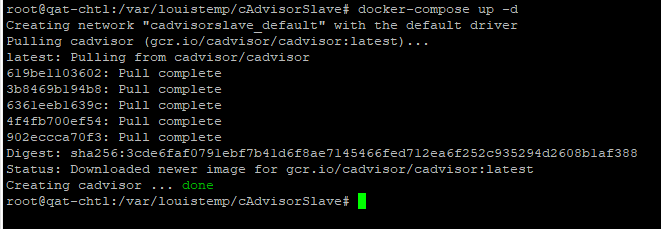

docker-compose up -d

Step 8：檢查 cAdvisor 容器是否啟動

可以進入安裝的主機確認是否已安裝成功

http://192.168.51.93:6060
http://192.168.51.94:6060

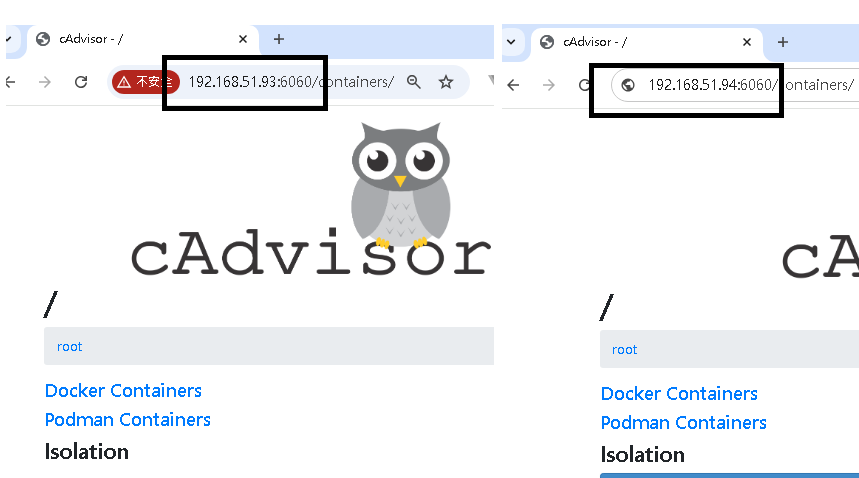

如下圖，若連到 WebUI 表示 cAdvisor 已 Running

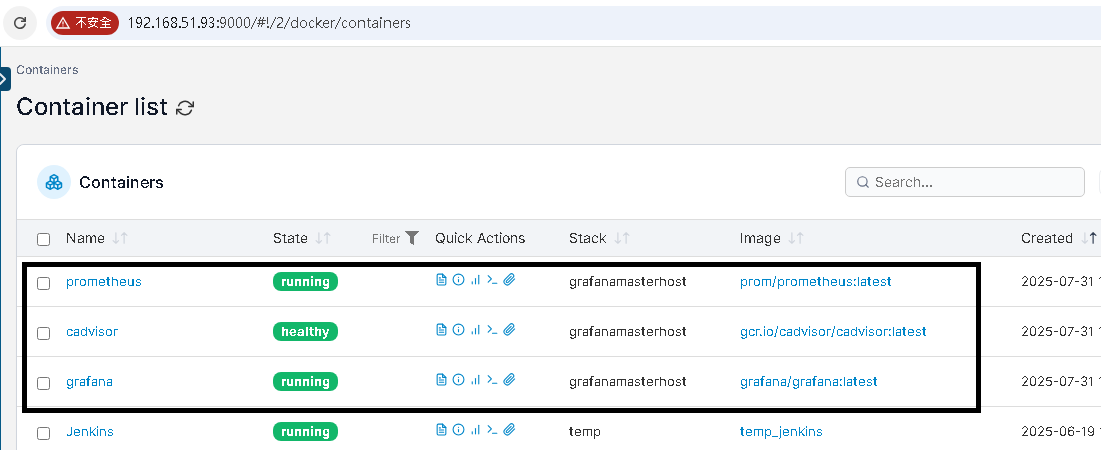

若有安裝 Portainer 也可以檢視到所有安裝的容器是否運行

第三部分：配置 Grafana Source Dashboard

Step 1：登入 Grafna

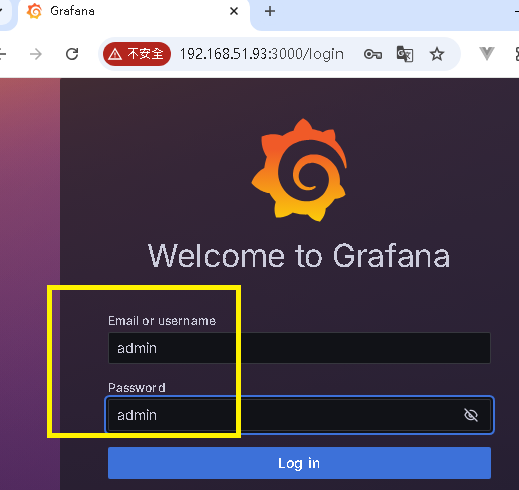

首次安裝完成 Grafana 後，預設帳號密碼為 admin / admin

http://192.168.51.93:3000

Step 2：設定 Prometheus 為資料來源

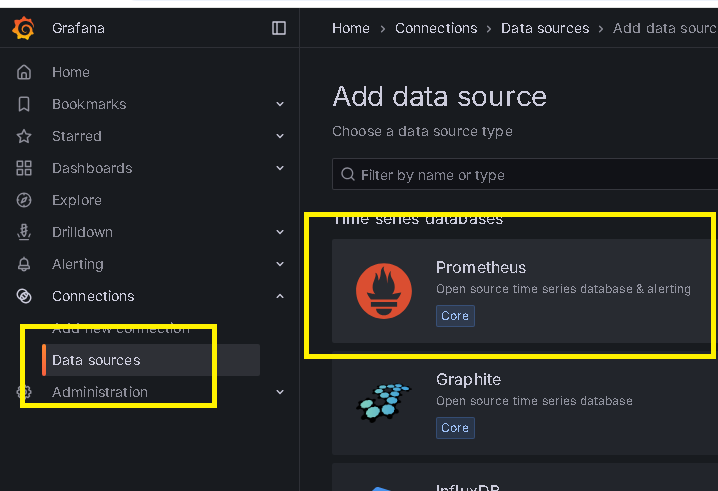

左側 Connections -> Data Sources -> 選擇 Prometheus

Step 3：設定 Prometheus 為資料來源 - 設定 URL

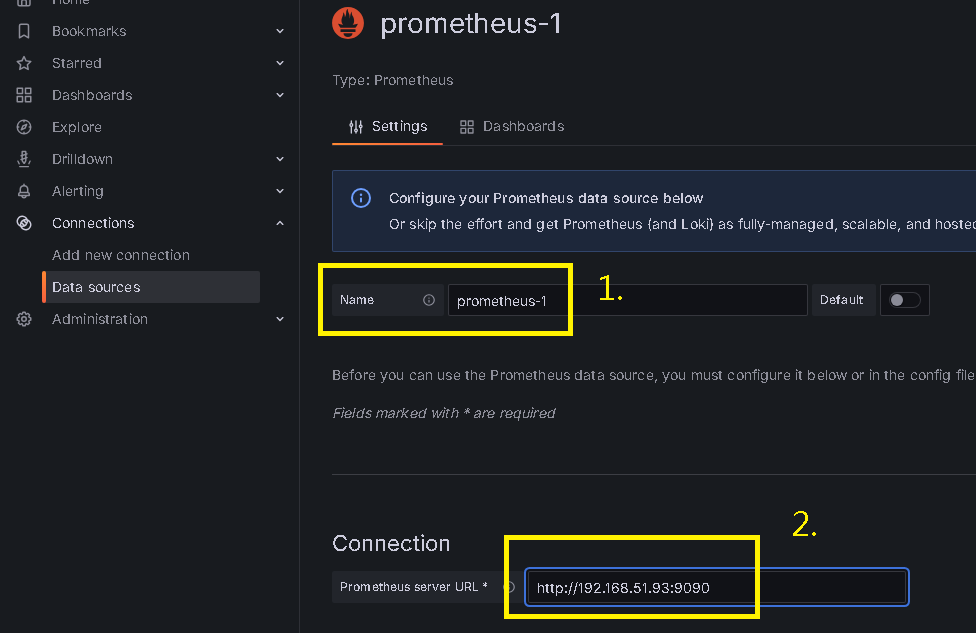

Name 可以依自己方便分辨設定，Port 來源依照 docker-compose.yml 中配置的主機 + Port 號

http://192.168.51.93:9090

完成後保存，即設定完成

Step 4：匯入合適的 Grafana Dashboard

可以去Grafna Dashboard網站找尋合適的儀錶板
只要是符合組件 Grafana + Prometheus + cAdvisor 都可以匯入，找尋符合團隊需求的面板來監控
這邊推薦用 ID : 21361 的儀錶板，有包含針對 cAdvisor 的 CPU、記憶體、Network 做監控，都符合我們的目標
並且還提供了，當前監控機器的容器是否保持運行的監控

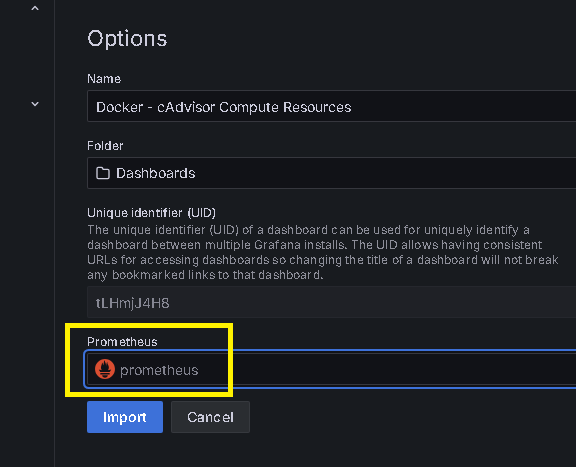

依序填入 ID -> Load -> Import

Step 5：來源為 Prometheus

資料來源使用 Prometheus 就會蒐集所有監控機器的 cAdvisor 的容器資源狀況

第四部分：DEMO成果

Step 1：進入儀錶板 - 檢視監控

左側選擇 DashBoard -> 進入我們剛剛建立的儀表板 (Grafana DashBoard ID: 21361)

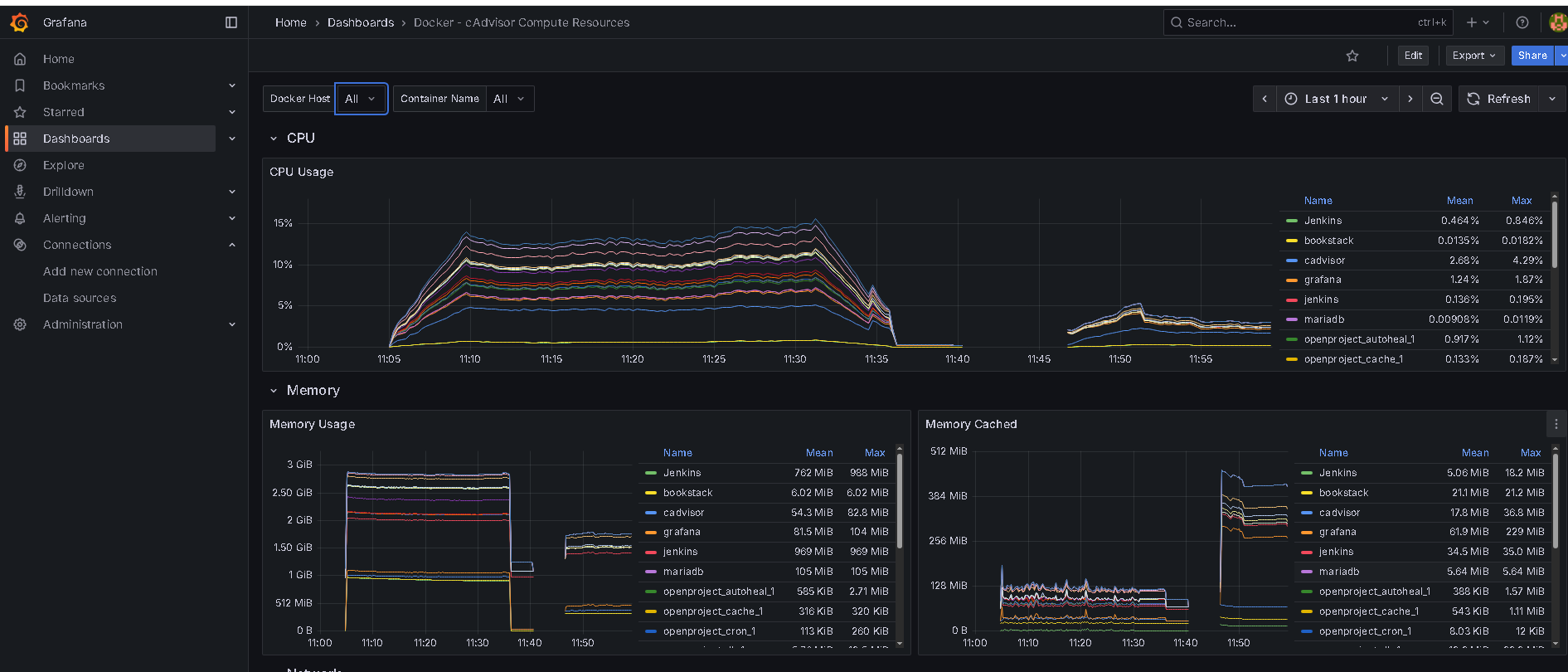

可以看到完整的資源的歷史紀錄，這是單純用 cAdvisor 無法實現的事情
補充：這邊看到的畫面與匯入的 DashBoard 有關係，若不是 21361 會有不同的畫面

Step 2：進入儀錶板 - 可選擇機器

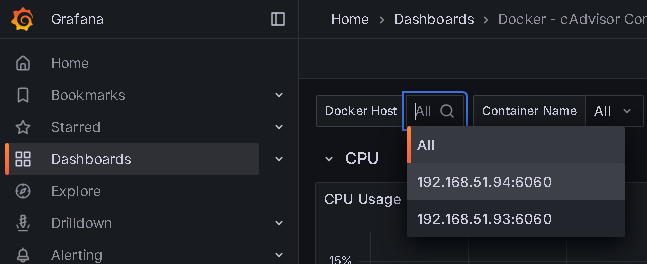

儀錶板的上方有 Dropdown List ，可以選擇想要檢視的機器，預設為 All
這邊選擇 192.168.51.93

Step 3：進入儀錶板 - 進入機器後可選擇容器

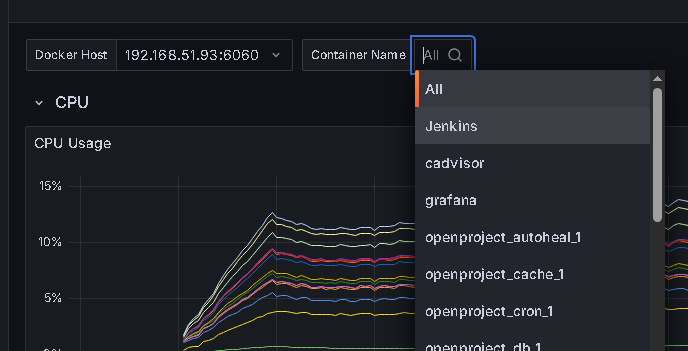

選擇機器後，還可以針對個別容器進行監控檢查，這邊隨意選擇一項 Container

Step 4：進入儀錶板 - 檢視單一容器

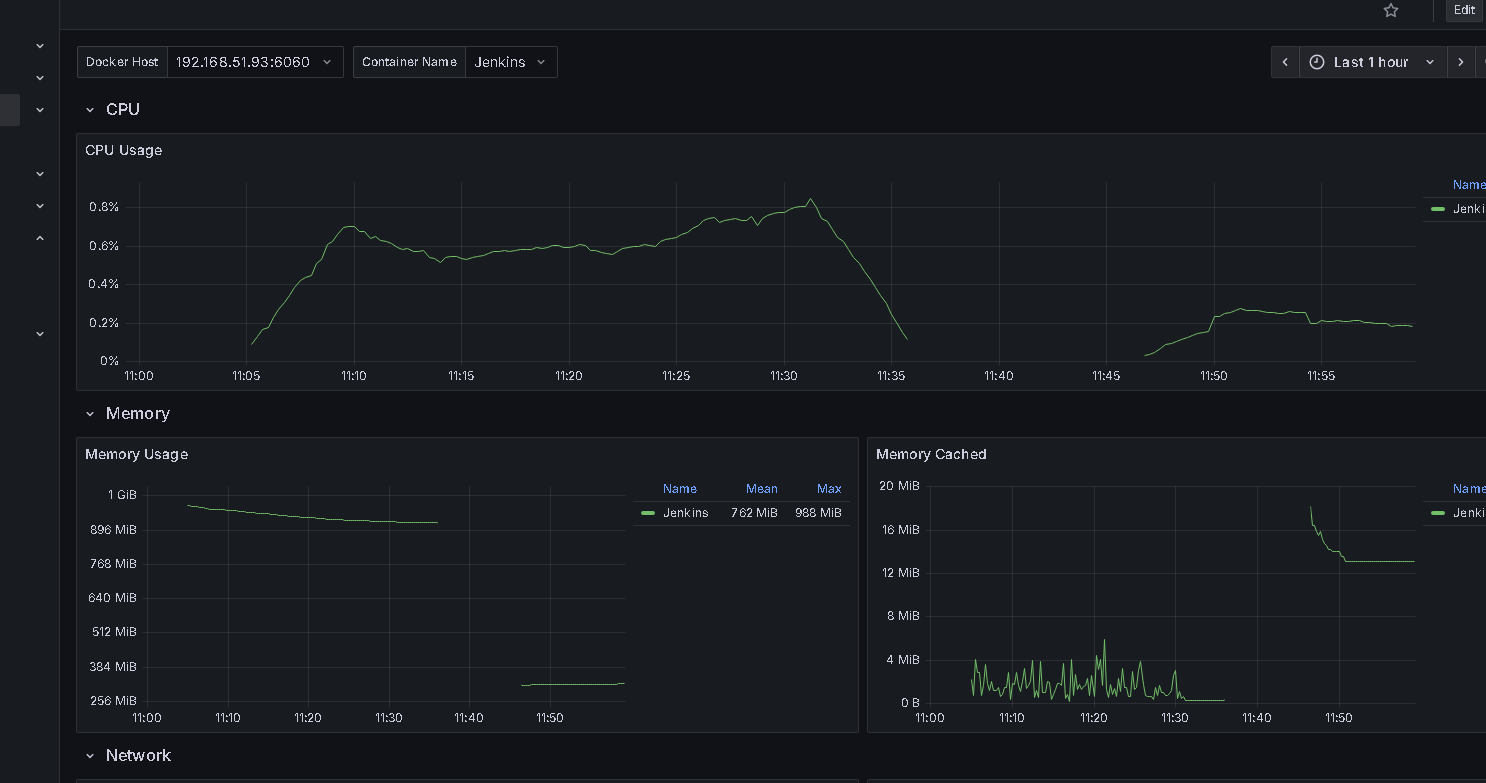

可以清楚的知道單一容器的 CPU、Memory、Network

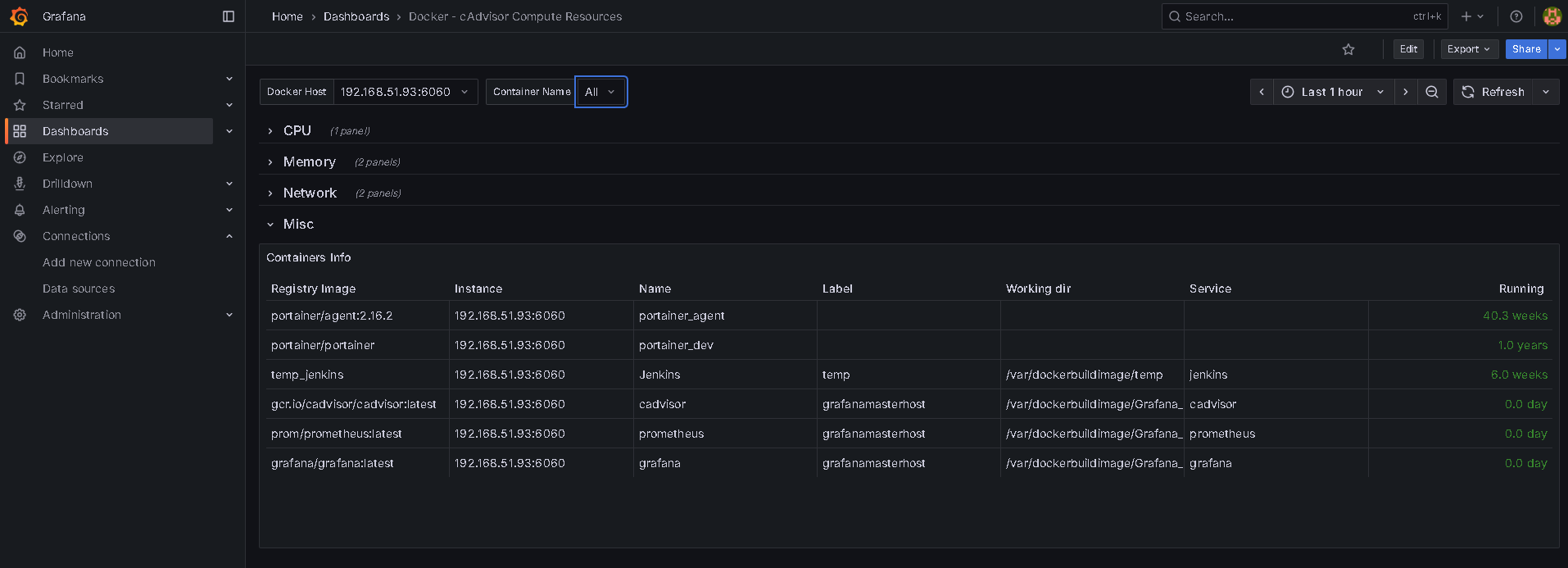

Step 5：進入儀錶板 - 檢視該機器所有容器運行狀態

並且拉到最下方，可以檢視到該機器(當前 192.168.51.93) 有在 Running 的容器

Step 6：Demo 成功 - 解決了問題

Grafana + Prometheus + cAdvisor 組合的實現，讓生產維運的穩定性更高，並且也解決單純用 cAdvisort 無法保持監控歷史紀錄、資源趨勢的問題
未來在生產維運出現系統異常時，更容易讓開發團隊協助排查原因。
